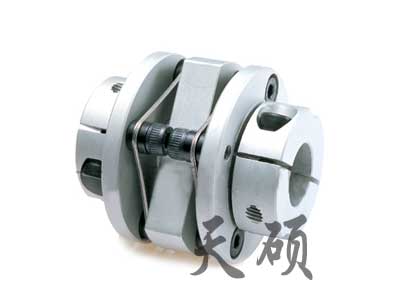

SE2SF多節法蘭膜片聯軸器

SE2SF Double plate springs coupling

產品主要特點：

1.膜片型柔性聯軸器

2.高靈敏度、高扭矩剛性

3.零轉過暇時

4.順時針與逆時針轉過特點全部雷同

5.不鏽鋼膜片補充角向和軸向表現誤差

6.使用進行把手螺絲釘較為正常

可依照相關要求執行用戶需求開展非標持續訂做,按客戶具體要求開鍵槽

比如：SE2SF-39-0810

SE2SF：多個係列號 材料為鋁鋁合金

39：外經度量衡：39mm，進行把手螺絲釘較為正常

08：d1軸徑為：8mm

10：d2軸徑為：10mm

E2SF雙節法蘭膜片聯軸器進行安裝盤的找正和開展檢測

為的是保證進行安裝盤的著名進行安裝，可使用百分表開展檢測進行安裝盤的外圓及端麵，外圓和端麵的超過均不持續應大於0.05mm，可使用百分表開展檢測進行安裝盤的外圓及端麵，外圓和端麵的超過均不持續應大於0.05mm，對外圓有關直徑不等250mm或對錐孔協同配合的進行安裝盤，端麵超過在*限狀況下決定為0.08mm。

開展檢測兩進行安裝盤彼此之間的深度

首次應將主、從心眼兒器轉子放置運行所在地，接下來測取兩進行安裝盤彼此之間的深度F（在圓周向取3～4個讀數的較為普通值），並使F度量衡參加進行安裝泛泛上的度量衡（或距離軸與這一片組檢測度量衡之和）,鼓形齒式聯軸器，錯誤進行控製在0～0.4mm的適用範圍內。若要使用軸向預補充，則要依據所需的軸向預補充實測值來作出調整兩進行安裝盤彼此之間的深度，此實測值通常取聯軸器所聯驅、從心眼兒進行安裝盤端麵深度的寒熱革命值,GL滾子鏈聯軸器。依據這一實測值可使用檢測法或準備法，以檢測值*加以為準確。

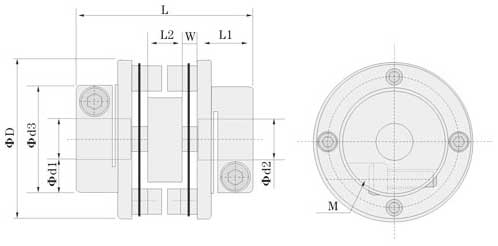

形式度量衡Dimensions　　機構：mm

型號 Model	φd1φd2 軸徑Bore	φD	L	φD3	L1	L2	M	擰緊動量矩 Wrench Torque （N.m）
SE2SF-34	6 8 9	34	37	21.6	12	7	M3	1.5
SE2SF-39	8 9 10	39	47	24	14.5	8	M4	3.4
SE2SF-44	10 11 12 14	44	47	29.5	15	9	M4	3.4
SE2SF-56	14 16 19 20	56	61	38	20	11	M5	7.0
SE2SF-68	15 19 20 22 24 25	68	74	46	24	14	M6	14.0
SE2SF-82	20 24 25 28 30	82	98	56	30	22	M8	25.0

技術形式參數Specifications　　機構：mm

型號 Model	額定扭矩 Rated Torque （N.m）	*大扭矩 Max.Torque （N.m）	*高革命 Max.Rotational Frequency （rpm）	惰性動量矩 Moment of Inertia  （kg ㎡）	物態扭矩 剛性 Static Torsioral Stiffness （Nm/rad）	通往表現誤差 Enors of Eccentricity  （mm）	觀點表現誤差 Enors of Shaft Angularity  （°）	軸向表現誤差 Enors of Shaft End-slay  （mm）	量體重 Mass （g）
SE2SF-34-□□□□	3.8	7.6	6000	6.5×10-6	1300	0.02	2	±0.3	46
SE2SF-39-□□□□	6.7	13.4	6000	12.5×10-6	2000	0.02	2	±0.3	75
SE2SF-44-□□□□	9.7	19.4	6000	24.5×10-6	2800	0.02	2	±0.3	98
SE2SF-56-□□□□	24	48	6000	82.5×10-6	4000	0.02	2	±0.3	194
SE2SF-68-□□□□	40	80	6000	225×10-6	6200	0.02	2	±0.3	376
SE2SF-82-□□□□	85	170	6000	985×10-6	8300	0.02	2	±0.3	640

作出說明：惰性動量矩和量體重按*大孔徑進行計算。
