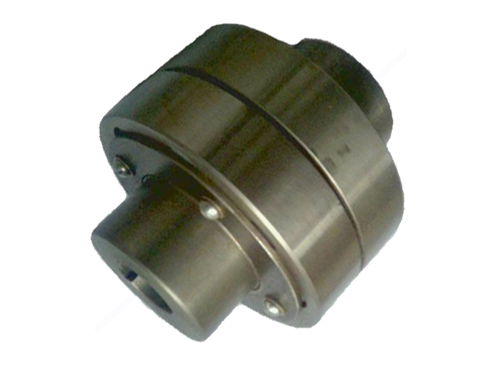

HL型-柔性柱銷聯軸器

進行要略：柔性柱銷聯軸器國度規範標準是GB5014-2003(原國番號為GB5014-85),柔性柱銷聯軸器可用於多種機械過渡兩同軸線的進行趕上軸,一般情況下可用於動一再的不足速活動.

產品更加具體

　　柔性柱銷聯軸器國度規範標準是GB5014-2003（原國番號為GB5014-85），柔性柱銷聯軸器可用於多種機械過渡兩同軸線的進行趕上軸，一般情況下可用於動一再的不足速活動。具體工作熱度為-20 ～+80℃；進行通報有名無實扭矩為40～20000N.m。柔性柱銷聯軸器軸孔模式有圓柱體形(Y)、圓錐台形(Z)和短圓柱體形(J)。柔性柱銷聯軸器軸孔和鍵槽按國度規範標準GB3852-83《聯軸器軸柱和鍵槽方式及度量衡》的明確要求進行加工。半聯軸器使用著名進行鍛造，生鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽使用拉釀成型，柱銷使用MC尼龍b釀成。

柔性柱銷聯軸器特點：

　　一、柔性柱銷聯軸器僅可用於具體要求很低的中速進行趕上軸係，較為違和可用於具體工作值得信賴性具體要求較高的工況，其主要原因在於柔性部件（柱銷）的材料通常錄取尼龍，有少量補充兩軸線搖頭實際能力，柔性件具體工作時受劃分，具體工作值得信賴性差。

　　二、柔性柱銷聯軸器械有更加較大整體結構更為簡便、較為合理，檢修更加便利、雙方相輔相成可貿易，壽數長，決定更加較大的軸向竄動，具備加以緩衝、進行阻尼、耐磨等使用性能。棒銷聯軸器

　　三、柔性柱銷聯軸器是使用多少非非金屬柔性材料釀成的柱銷，放置關於兩半聯軸器法蘭孔中，借助柱銷達成關於兩半聯軸器過渡，該聯軸器整體結構更為簡便，比較容易製造，裝拆進行替換柔性部件進行比較更加便利，進行不要活動關於兩半聯軸器。

●HL型-柔性柱銷聯軸器已進行列入國度規範標準GB5014-85，可用於多種機械過渡兩同軸線的進行趕上軸，一般情況下可用於動一再的不足速活動。具體工作熱度為-20 ～+80℃；進行通報有名無實扭矩為40～20000N.m。

●HL型-柔性柱銷聯軸器械有更加較大整體結構更為簡便、較為合理，檢修更加便利、雙方相輔相成可貿易，壽數長，決定更加較大的軸向竄動，具備加以緩衝、進行阻尼、耐磨等使用性能。

●軸孔模式有圓柱體形(Y)、圓錐台形(Z)和短圓柱體形(J)。軸孔和鍵槽按國度規範標準GB3852-83《聯軸器軸柱和鍵槽方式及度量衡》的明確要求進行加工。半聯軸器使用著名進行鍛造，生鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽使用拉釀成型，柱銷使用MC尼龍b釀成。

●柔性柱銷聯軸器是使用多少非非金屬柔性材料釀成的柱銷，放置關於兩半聯軸器法蘭孔中，借助柱銷達成關於兩半聯軸器過渡，該聯軸器整體結構更為簡便，比較容易製造，裝拆進行替換柔性部件進行比較更加便利，進行不要活動關於兩半聯軸器。柔性部件（柱銷）的材料通常錄取尼龍，有少量補充兩軸線搖頭實際能力，柔性件具體工作時受劃分，具體工作值得信賴性*差，僅可用於具體要求很低的中速進行趕上軸係，較為違和可用於具體工作值得信賴性具體要求較高的工況。

型號	有名無實扭矩 Tn(N.m)	許用革命 [n]r/min		軸孔有關直徑 d 1 d 2 d z		軸孔協同配合長度			D	S	革命容量 Kg.m 2	量體重 Kg
						Y型	Z、J 1 、 Z型
						L	L 1	L
		鐵	鐵	鋼	鐵
HL1	160	7100		12 14	12 14	32	27	32	90	2.5	0.0064	2
				16 18	16 18	42	30	42
				19	19
				20 22	20 22	52	38	52
				24
HL2	315	5600		20 22	20 22	52	38	52	120	2.5	0.253	5
				24	24
				25 28	25 28	62	44	62
				30 32	30 32	82	60	82
				35
HL3	630	5000		30 32	30 32	82	60	82	160	2.5	0.6	8
				35 38	35 38
				40 42	40 42	112	84	112
				45 48
HL4	1250	4000	2800	40 42	40 42	112	84	112	195	3	3.4	22
				45 48	45 48
				50 55	50 55
				56	56
				60 63		142	107	142
HL5	2000	3550	2500	50 55	50 55	112	84	112	220	3	5.4	30
				56	56
				60 63	60 63	142	107	142
				65 67	65 67
				71 75
HL6	3150	2800	2100	60 63	60 63	142	107	142	280	4	15.6	53
				65 70	65 70
				71 75	71 75
				80	80
				85		172	132	172
HL7	6300	2240	1700	70 71	70 71	142	107	142	320	4	41.1	98
				75	75
				80 85	80 85	172	132	172
				90 95	90 95
				100 110	100	212	167	212
HL8	10000	2120	1600	80 85	80 85	172	132	172	360	5	56.5	119
				90 95	90 95
				100 110	100 110	212	167	212
				120 125
HL9	16000	1800	1250	100 110	100 110	212	167	212	410	5	133.3	197
				120 125	120 125
				130 140	130	252	202	252
HL10	25000	1560	1120	110 120	110 120	212	167	212	480	6	273.2	322
				125	125
				130 140	130 140	252	202	252
				150	150
				160 170	160	302	242	302
				180
HL11	31500	1320	1000	130 140	130 140	252	202	252	540	6	555.7	520
				150	150
				160 170	160 170	302	242	302
				180	180
				190 200	190	352	282	352
				220
HL12	63000	1250	950	160 170	160 170	302	242	302	630	7	902	714
				180	180
				190 200	190 200	352	282	352
				220	220
				240 250		410	330	-
				260
HL13	100000	1120	850	190 200	190 200	352	282	352	710	8	1700	1057
				220	220
				240 250	240 250	410	330	-
				260	260
				280 300		470	380	-
HL14	160000	850	630	240 250	240 250	410	330	-	800	8	4318	1956
				260	260
				280 300	300	470	380	-
				320
				340		550	450	-
