伸縮接頭係列

KRHD型鋼質柔性接頭
KRHD鋼製柔性接頭性能特點:鋼製柔性管接頭又稱卡箍、鋼製柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼製柔性管接頭是一種管道連接,性能可靠,安裝簡便的產品。在低壓時,靠密封圈的彈性變形,達到密封目的…
(1)KRHD型鋼質柔性接頭均按國標要求加工製作,部分口徑備有現貨,具體谘詢在線客服或者加客服QQ:2172152931
(2)隨貨發檢驗報告、合格證等資料。
(3)承接各種大型工程,如:【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管;蘭州市政建設集團有限責任公司;合肥地鐵2號線;江蘇江都建設集團有限公司;陝西華海水利工程有限公司;新疆和山巨力化工有限公司;北京興順康蘭工程機械有限公司等等】
(4)出口孟加拉汙水處理廠工程,中南亞等地區
(5)報價均為出廠價,不含稅運。可開17%增值稅專用發票,如需含稅運請提前說明。
(6)產品型號過多,價格無法一一注明,下單前請谘詢旺旺或者電話:13526621751

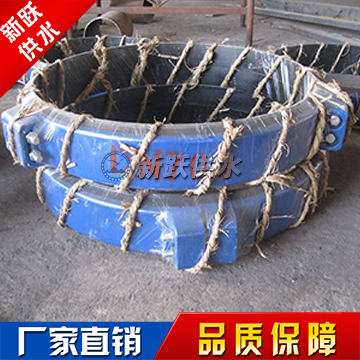

······以下圖片均為91抖阴视频供水廠家實景實地拍攝,盜圖必究!······

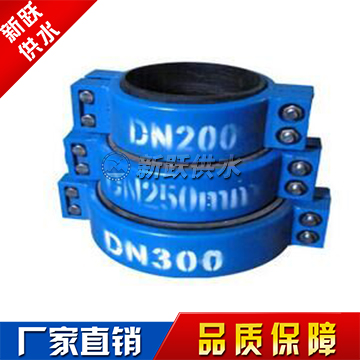

KRHD鋼製柔性接頭
性能特點:
鋼製柔性管接頭又稱卡箍、鋼製柔性接頭、鋼質柔性接頭、對開式伸縮接頭、管接頭。鋼製柔性管接頭是一種管道連接,性能可靠,安裝簡便的產品。在低壓時,靠密封圈的彈性變形,達到密封目的;在壓力增加時,通過介質作用在密封圈上,起到自密封的作用,並在管端間留有間隙來補償管道因熱脹冷縮而產生的位移和撓曲。
安裝說明:
鋼製柔性管接頭安裝前須鬆開壓盤螺栓,將該產品拉至安裝長度,然後用對角法擰緊,切勿壓偏,如架空使用,兩端須安裝相應的固定支架。.法蘭連接采用GB4216.3-4126.5標準。如選用其它規格可另行生產。
產品特點是
1、同法蘭連接形式相比,節約材料費30%-70%;安裝方便,安裝工效提高5-10倍
2、安裝設備少,能耗低,無環境汙染,操作工人無需特殊技能培訓
3、撓性管接頭呈柔性連接,管路允許0-1。
外徑接管Dw mm |
公稱通徑DN mm |
允許管端 軸向符合 kgf |
伸縮量 mm |
允許轉角 |
最小長度 mm |
安裝長度 mm |
最大長度 mm |
配用螺栓 d x Lmm |
89 | 80 | 2680 | 20 | 17.90 | 90 | 100 | 110 | 12 x 60 |
108 | 100 | 3550 | 20 | 15.06 | 90 | 100 | 110 | 14 x 60 |
133 | 125 | 4620 | 20 | 13.05 | 95 | 105 | 115 | 14 x 60 |
159 | 150 | 5530 | 20 | 12.09 | 100 | 110 | 120 | 14 x 60 |
194 | 175 | 7370 | 20 | 10.51 | 100 | 110 | 120 | 16 x 60 |
219 | 200 | 9370 | 20 | 9.33 | 106 | 116 | 126 | 16 x 75 |
245 | 225 | 11750 | 20 | 8.36 | 112 | 122 | 132 | 16 x 80 |
273 | 250 | 14620 | 20 | 7.51 | 117 | 127 | 137 | 18 x 90 |
325 | 300 | 20680 | 20 | 6.32 | 120 | 130 | 140 | 18 x 100 |
377 | 350 | 27875 | 20 | 5.45 | 125 | 135 | 145 | 18 x 100 |
426 | 400 | 35600 | 20 | 4.80 | 130 | 140 | 150 | 18 x 110 |
480 | 450 | 45180 | 20 | 4.28 | 135 | 145 | 155 | 18 x 110 |
530 | 500 | 55120 | 20 | 3.88 | 140 | 150 | 160 | 18 x 120 |
630 | 600 | 65900 | 22 | 3.27 | 145 | 155 | 165 | 18 x 120 |
720 | 700 | 70170 | 22 | 2.86 | 150 | 160 | 170 | 20 x 120 |
820 | 800 | 84400 | 22 | 2.51 | 155 | 165 | 175 | 20 x 130 |
920 | 900 | 106200 | 22 | 2.24 | 160 | 170 | 180 | 20 x 130 |
1020 | 1000 | 116870 | 22 | 2.02 | 165 | 175 | 185 | 20 x 130 |
1220 | 1200 | 130600 | 24 | 1.69 | 170 | 180 | 190 | 22 x 140 |
1420 | 1400 | 146200 | 24 | 1.45 | 175 | 185 | 195 | 22 x 140 |
1620 | 1600 | 158300 | 24 | 1.27 | 180 | 190 | 200 | 22 x 140 |
1820 | 1800 | 166000 | 24 | 1.13 | 185 | 195 | 205 | 22 x 150 |
2020 | 2000 | 179000 | 24 | 1.01 | 190 | 200 | 210 | 24 x 150 |
2220 | 2200 | 187000 | 26 | 1.01 | 195 | 205 | 215 | 24 x 150 |
2420 | 2400 | 196000 | 26 | 1.01 | 200 | 210 | 220 | 24 x 150 |
2620 | 2600 | 206000 | 26 | 1.01 | 205 | 215 | 225 | 24 x 160 |
2830 | 2800 | 253300 | 26 | 1.01 | 210 | 220 | 230 | 27 x 160 |
3020 | 3000 | 260100 | 26 | 1.01 | 215 | 225 | 235 | 27 x 160 |
3220 | 3200 | 286900 | 26 | 1.01 | 220 | 230 | 240 | 27 x 180 |
說明:配用鋼管壁厚由用戶提供(例如:35 x 8、PN=6.4MPa一套)
