VSSJAF(C2F)型雙法蘭傳力接頭
VSSJAF(C2F)型雙法蘭傳力接頭功能介紹:雙法蘭傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成,次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節…
鞏義市91抖阴视频供水材料有限公司專業生產各種閥門配套的雙法蘭限位伸縮器、雙法蘭傳力接頭等,型號齊全,質量保證,支持來圖定製。
(1)VSSJAF(C2F)型雙法蘭傳力接頭均按國標要求加工製作,部分口徑備有現貨,具體谘詢客服QQ:2172152931或者添加微信13140182505
(2)隨貨發檢驗報告、合格證等資料。
(3)承接各種大型工程,如:【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管;蘭州市政建設集團有限責任公司;合肥地鐵2號線;江蘇江都建設集團有限公司;陝西華海水利工程有限公司;新疆和山巨力化工有限公司;北京興順康蘭工程機械有限公司等等】
(4)產品型號過多,價格無法一一注明,下單前請谘詢旺旺或者電話:13140182505

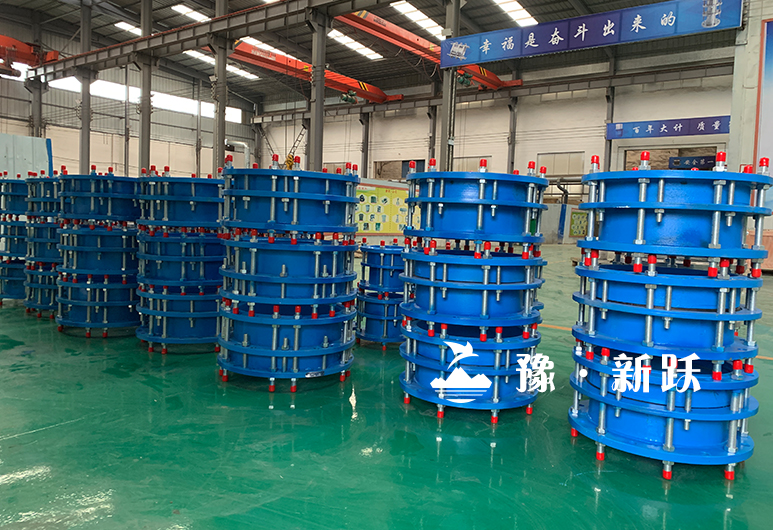

以下圖片均為新躍供水廠家實景實地拍攝,盜圖必究······


功能介紹:
雙法蘭傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成,次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量,一旦將所有的螺母擰緊,它是剛性連接的,可以傳遞軸心力,從而保護閥門、泵等設備。
適用範圍:
C2F/VSSJAF型雙法蘭傳力接頭適用於輸送海水、淡水、冷熱水、飲用水、生活汙水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高於250度的蒸汽和顆粒粉狀等介質。
安裝簡要說明:
C2F/VSSJAF型雙法蘭傳力接頭適用於兩邊均與法蘭連接的管道中,安裝時調整產品兩端與法蘭的安裝長度,對角依次均勻擰緊壓螺栓,使其成為一個整體,並有一定的位移量,方便安裝維修時,根據現場尺寸進行調整在工作時,可以把軸向推力傳遞至整個管道。

| 公稱通徑 DN | 管子外徑 Dw | 法蘭連接尺寸 | 總長 L | 安裝尺寸L1 | 伸縮量 | 重量/kg | ||||
| 法蘭外徑D | 螺栓孔中心 圓直徑D1 | 螺栓孔 | ||||||||
| n/個 | do | min | max | |||||||
| 65 | 76 | 185 | 145 | 4 | 18 | 330 | 220 | 180 | 40 | 13.1 |
| 80 | 89 | 200 | 160 | 8 | 15.0 | |||||
| 100 | 114 | 220 | 180 | 20.7 | ||||||
| 125 | 140 | 250 | 210 | 26.4 | ||||||
| 150 | 168 | 285 | 240 | 22 | 340 | 33.8 | ||||
| 200 | 219 | 340 | 295 | 41.0 | ||||||
| 250 | 273 | 395 | 350 | 12 | 55.1 | |||||
| 300 | 325 | 445 | 400 | 370 | 445 | 195 | 50 | 68.3 | ||
| 350 | 377 | 505 | 460 | 16 | 88.1 | |||||
| 400 | 426 | 565 | 515 | 26 | 380 | 101.3 | ||||
| 450 | 480 | 615 | 565 | 115.7 | ||||||
| 500 | 530 | 670 | 620 | 20 | 136.9 | |||||
| 600 | 630 | 780 | 725 | 30 | 420 | 465 | 215 | 188.7 | ||
| 700 | 720 | 895 | 840 | 24 | 232.1 | |||||
| 800 | 820 | 1O15 | 950 | 33 | 560 | 380 | 320 | 60 | 384.6 | |
| 900 | 920 | 1115 | 1050 | 28 | 422.9 | |||||
| 1000 | 1020 | 1230 | 1160 | 36 | 487.6 | |||||

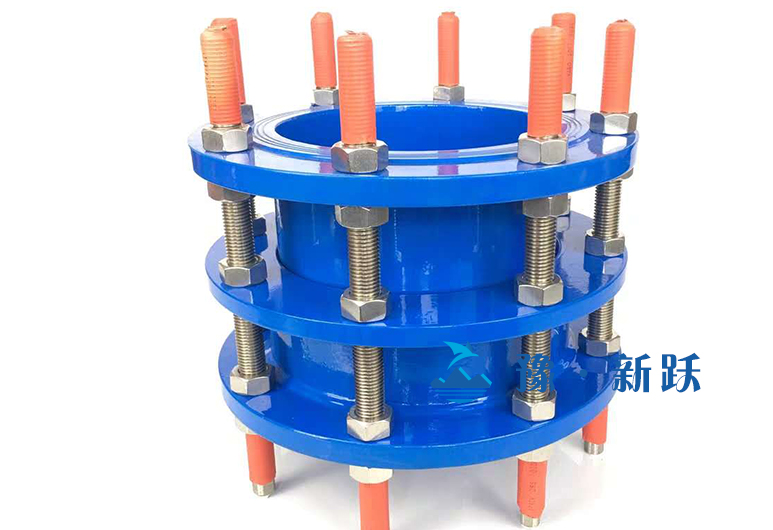

VSSJAF(C2F)型雙法蘭傳力接頭
